长期以来，了解吸烟危害的本质是一项艰巨而复杂的任务，现在已知的卷烟烟气中的化学成分有5000余种，对其中有害成分的研究一直是全球重要的科技攻关课题。
近几年，随着电子烟在国内外逐渐兴起，又给烟气分析提出了更高的要求。电子烟与普通卷烟的作用机理存在一定差别，现行的卷烟烟气用过滤材料具有一定的局限性。
加热不燃烧型电子烟与普通卷烟 （入口温度＜30℃）相比，烟气在穿过过滤材料时温度较高 （约40~50℃），且电子烟本身也含有比传 统卷烟较多的水分，因此使用过滤材料检测电子烟时，会有大量的水气透过过滤材料在补集器后端凝结，造成测试数据不准确。
研究通过探究过滤材料吸水量的影响因素，采用多层复合工艺，研究了多种 纤维原料及配比对过滤效率、过滤阻力以及吸水量的影响，试制了一种过滤效率≥99.9%，过滤阻力≤360 Pa， 且吸水能力强的过滤材。
1.实 验

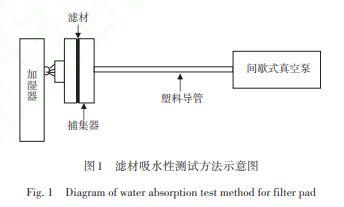

模拟吸烟机测试过程，采用间歇式真空泵连接捕集器，在捕集器前方放置小型加湿器，如图1所示:
根据前期的研究结果，市面卷烟烟气用过滤材料 一般定量 220 g/m2，过滤效率≥99.9%，过滤阻力≤ 360 Pa，抗张强度 （纵横向平均） 0.8kN/m 左右。
2.纤维原料对过滤效率和过滤阻力的影响
采用木浆、 丝光浆、棉浆和维尼纶分别作为吸水层复合玻璃纤维过滤层，所制滤材均能达到过滤效（≥99.9%） 的 要求。使用木浆和棉浆作为吸水层大幅提高了滤材的过滤阻力，远超过过滤阻力≤360 Pa 的要求；而使用丝光浆和维尼纶作为吸水层，滤材过滤阻力≤360 Pa， 可以满足要求。

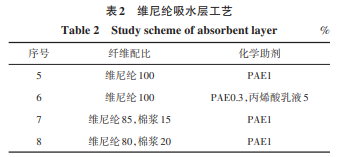

丝光浆吸水层的工艺优化上文中使用丝光浆作为吸水层时，存在强度较差，滤材掉毛的问题，为提高丝光浆吸水层的强度，过滤层工艺同上文，吸水层定量为100 g/m2 进行工艺改进，如表2所示：
再对吸水层吸水性能以及过滤材料应用性能进行研究，得出由于加热不燃烧型电子烟在烟气检测过程中会产生更多的水分，本研究设计了一种适用于加热不燃烧型电子烟烟气检测的过滤材料，在过滤效率和过滤阻力达到要求的前提下，滤材的吸水量为市售烟气过滤材料的近2倍。
滤材的吸水量主要由滤材的定量决定，随着滤材定量的提高，吸水量增加，当过滤层定量为 120 g/m2，吸水层定量为300 g/m2时，吸水量1.94 g。
提高吸水层的定量会增加滤材的过滤阻力，与棉浆、木浆、丝光浆相比，维尼纶纤维作为吸水层的主要纤维原料时，对过滤阻力的影响最小。
维尼纶作为吸水层时，滤材强度较差，滤材表面有掉毛的现象，当在维尼纶中添加增强作用的涤纶 纤维时，滤材表面的掉毛现象可明显改善。
